HFK型可翻轉弧形篩

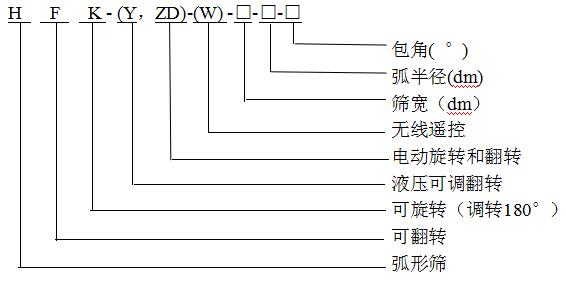

型號說明
用途
●重介弧形篩主要用于重介選煤系統的脫介、脫水及脫泥。礦漿弧形篩主要用于原煤的預先脫泥。
工作原理
●給料箱中的料漿以一定的速度從弧形篩上方沿切線方向進入篩面，在重力作用下，料漿層緊貼篩面向下運動。當料漿層由一根篩條流向另一根篩條的過程中，篩條的邊棱都對料漿層產生切割作用。被切割部分的料漿，在重力的作用下，經篩縫排出，成為篩下產物;未被切割的部分料漿，越過篩條成為篩上產物，從而達到物料分離的功能。
主要特點
●HFK系列的弧形篩由給料箱、篩箱、可旋轉支撐機構及相應電控系統組成;
●給料箱具有可調入料口，能根據入料量大小自動調節開口大小，保證物料均勻分布在篩面上，使物料在篩面上充分脫水、脫介;
●篩箱結構緊湊;篩板由奧氏體無磁不銹鋼絲焊接而成，采用獨特工藝及耐磨材料，比普通篩板更加經久耐用;
●可旋轉支撐架組件可分為手動翻轉與水平旋轉裝置、電液推桿翻轉與手動水平旋轉、全自動電動翻轉和電動水平旋轉等多種組合形式;支撐機構用于支撐篩箱，使篩箱既能調整垂直傾角，又能進行水平旋轉。整機水平旋轉180°后，不需拆卸篩板即可調換方向快速恢復正常工作;具有安裝調整簡便，篩板裝拆方便等優點，可滿足用戶的不同需求。
主要技術參數(用戶可根據實際需求進行訂制)
|
型號 |
篩寬 |
弧形半徑 |
包角(°) |
篩縫 |
外形尺寸 |
處理量(t/h) |
重量 |
|
HFK12-20-45 |
1200 |
2030 |
45 |
0.3~1.0 |
2758×1380×1490 |
120~200 |
1250 |
|
HFK18-20-45 |
1800 |
2030 |
45 |
0.3~1.0 |
2758×2000×1490 |
180~300 |
1810 |
|
HFK21-20-45 |
2130 |
2030 |
45 |
0.3~1.0 |
2758×2330×1490 |
200~350 |
2100 |
|
HFK24-20-60 |
2400 |
2030 |
60 |
0.3~1.0 |
3100×2610×1972 |
250~400 |
2490 |
|
HFK27-20-60 |
2700 |
2030 |
60 |
0.3~1.0 |
3100×2932×1972 |
280~450 |
2710 |
|
HFK33-20-60 |
3300 |
2030 |
60 |
0.3~1.0 |
3100×3536×1972 |
350~550 |
3020 |
|
HFK39-20-60 |
3900 |
2030 |
60 |
0.3~1.0 |
3100×4092×1972 |
400~650 |
3580 |
|
HFK42-20-60 |
4200 |
2030 |
60 |
0.3~1.0 |
3100×4392×1972 |
430~700 |
3860 |
注: 我公司可根據用戶需要設計、制造其他各種型號的HFK系列的弧形篩及其配件。
